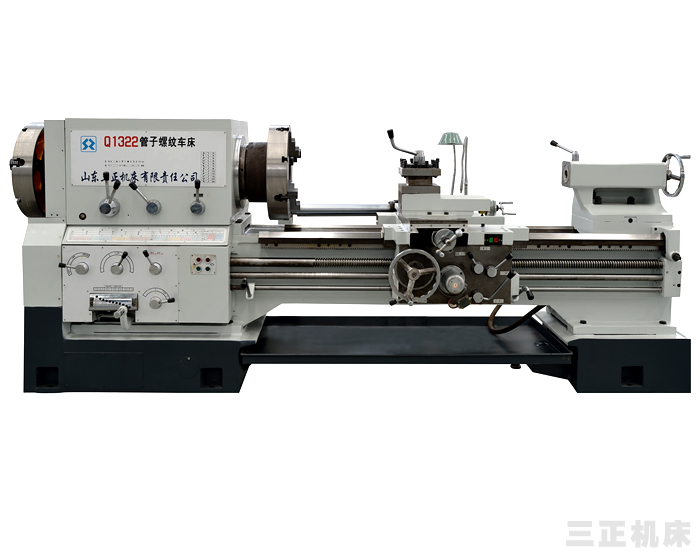

型號及參數Model and specifications

Q1313-1B

Q1319—1B

Q1322

床身導軌寬度Guideway width

550mm

550mm

550mm

床身上***大回轉直徑Max.swing over bed

630 mm

630 mm

630mm

刀架上***大回轉直徑Max.swing over carriage

350mm

350mm

350mm

***大加工長度 Max.workpiece length

1500mm

1500mm

1500mm

主軸內孔直徑 Hole through spindle

Φ130mm

Φ200mm

Φ225mm

***大加工管子外徑Max.processing Pipe diameter

126 mm

 196 mm

 219 mm

主軸轉速級數 Number of spindle speed changes

18 steps

12 steps

12 steps

主軸轉速范圍 Range of spindle speed changes

12～640 r/min

24～300 r/min

24～300 r/min

英制螺紋范圍和種數Range and number of whitworth thread

28～2/40種

28～2/40種

28～2/40種

公制螺紋范圍和種數（mm）Range and number of metric thread

1～14/24種

1～14/24種

1～14/24種

主電機功率 Power of main motor

7.5kw

7.5kw

7.5kw

錐度尺***大加工長度 Max.processing length of taper ruler

500 mm

500 mm

500mm

快速進給速度 Rapid traverse speed

  4000mm/min

4000mm/min

4000mm/min

加工工件精度 Processing workpiece precision

IT7

IT7

IT7

工件表面粗糙 Workpiece surface roughness

    Ra1.6

 Ra1.6

   Ra1.6
