規格型號及參數

CK6163G

CK6263G

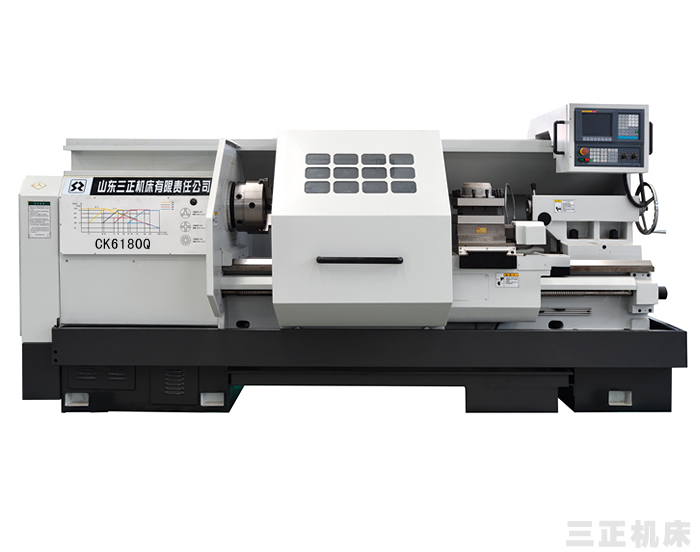

CK6180Q

CK6280Q

床身上***大回轉直徑mm

630

630

800

800

刀架上***大回轉直徑mm

350

350

520

520

***大切削長度mm

1000/1500/3000

1000/1500/3000

1000/1500/3000

1000/1500/3000

床身導軌寬度mm

550

550

550

550

主軸轉速范圍r/min

2.5-1000

2.5-1000

8-800

8-800

主軸轉速級數

液壓四檔檔內無級

液壓四檔檔內無級

液壓四檔檔內無級

液壓四檔檔內無級

主軸內孔mm

Φ105

Φ105

Φ105

Φ105

主軸錐孔

公制120（1:20）

公制120（1:20）

公制120（1:20）

公制120（1:20）

卡盤連接方式

K11Φ325（標配）

K11Φ325（標配）

K11Φ325（標配）

K11Φ325（標配）

主電機功率kw

11KW

11KW

11KW

11KW

Z軸***大行程mm

1000/1500/3000

1000/1500/3000

1000/1500/3000

1000/1500/3000

X軸***大行程mm

510

510

510

510

快速移動速度m/min

6-8

6-8

6-8

6-8

***小輸入單位mm

0.001

0.001

0.001

0.001

重復定位精度mm

±0.003

±0.003

±0.003

±0.003

刀架工位數

立式4工位

立式4工位

立式4工位

立式4工位

刀架轉位時間S

2.4

2.4

2.4

2.4

加工工件精度

IT7

IT7

IT7

IT7

加工工件表面粗糙度

Ra1.6

Ra1.6

Ra1.6

Ra1.6
